Новый Komatsu C283 основан на хорошо зарекомендовавшем себя дизайне с компонентами и шасси, разработанном для обработки больших и тяжелых деревьев. Это делает Komatsu C283 производительным и прибыльным харвестерным агрегатом для самых сложных условий.

Большой, прочный и долговечный.

Размеры

Высота (с ротатором):

1800 мм

Высота до вертикального ножа:

2025 мм

Раскрытие верхних ножей:

800 мм

Максимальное раскрытие вальцов:

800 мм

Спецификации

Вес:

от 2830 кг

Скорость протяжки:

0-5 м/с

Усилие протяжки:

40 кН

Тип вальцов:

Стальные

Окорочные ножи, количество:

Окорочные ножи, раскрытие:

91 см

Пильная шина:

91 см

Мотор пилы:

40 см3/оборот

Максимальный диаметр отпила:

780 мм

Максимальный гидравлический поток:

400 л/мин

Максимальное гидравлическое давление:

30 МПа

Общая информация

Общая информация:

Стандартное и дополнительное оборудование зависит от рынка и варьируется в зависимости от страны. Спецификация описывает возможное оборудование, а не то, которое является стандартным или необязательным. Заявленные веса основаны на стандартном оборудовании. Технические характеристики и дизайн могут быть изменены без предварительного уведомления.

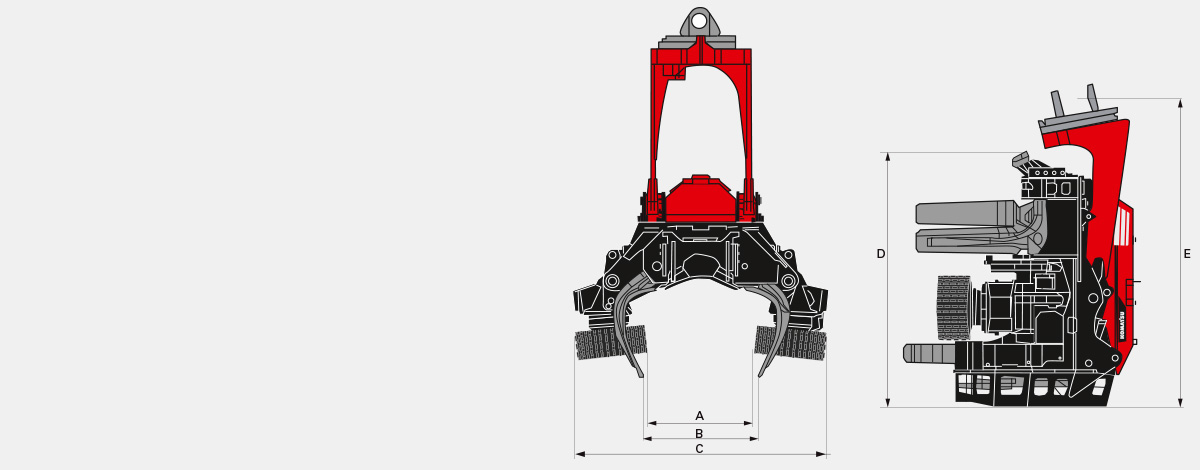

Габариты
